مقدمة

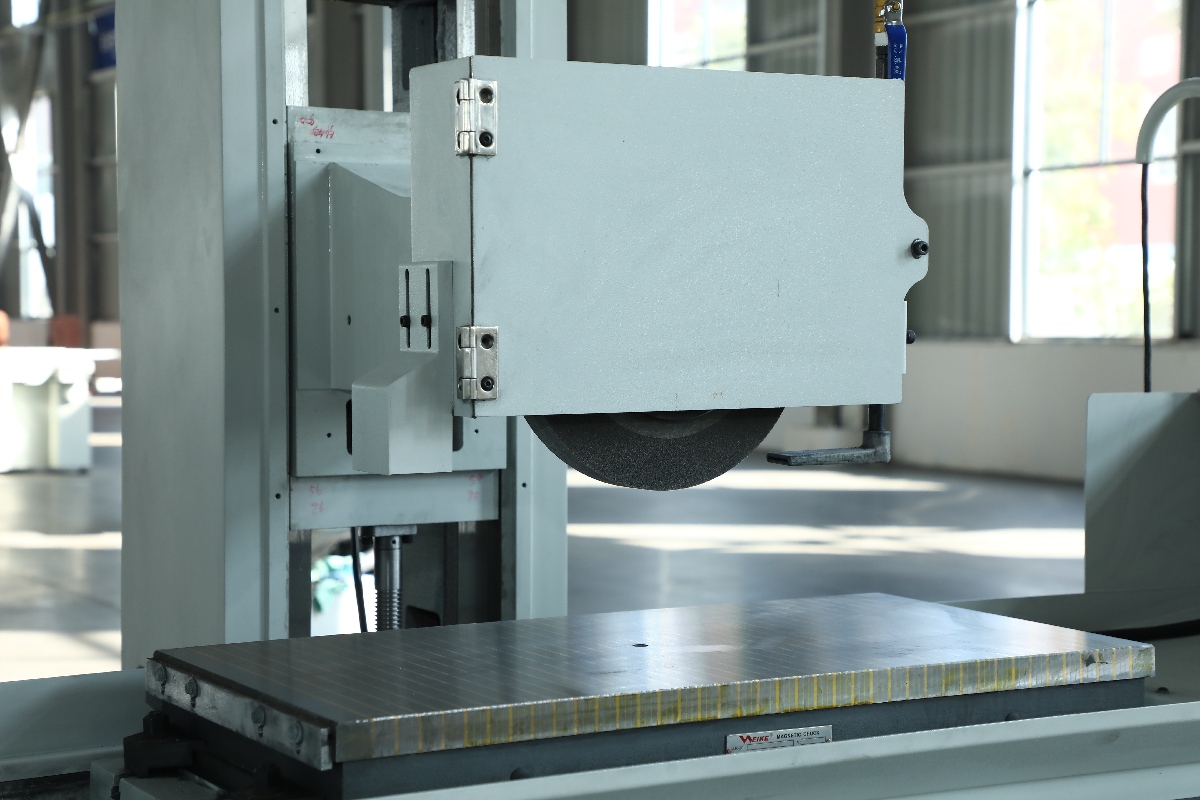

Surface grinding machine

مع تزايد الطلب على الآلات عالية الدقة في التصنيع الحديث، فإن استقرار ودقة أدوات آلة CNC، باعتبارها معدات معالجة فعالة ودقيقة، لها أهمية قصوى.

دقة أدوات آلة CNC لا تعتمد فقط على مغازلها وأدوات القطع وأنظمة التحكم الخاصة بها، ولكن أيضًا، باعتبارها مكونًا أساسيًا لنظام حركة الأداة الآلية، فإن تقنية التصنيع الدقيقة للأدلة الخطية لها تأثير حاسم على الدقة الإجمالية لأداة آلة CNC.

تُستخدم الأدلة الخطية على نطاق واسع في أدوات الآلات CNC، ومعدات التشغيل الآلي، ومعدات أشباه الموصلات، والصناعات التحويلية الدقيقة.

تؤثر دقة المعالجة بشكل مباشر على دقة تحديد المواقع، واستقرار الحركة، والأداء العام للمعدات.

لتحقيق أبعاد عالية الدقة وجودة سطح ممتازة، أصبح الطحن الدقيق أحد تقنيات المعالجة الأساسية في تصنيع الدليل الخطي.

نظرًا للطلبات المتزايدة الحالية على "دقة تحديد المواقع على نطاق النانو" و"العمر الطويل" في المعدات المتطورة، يجب أن توازن حلول الطحن الدقيقة لمكونات الدليل الخطي بين الدقة العالية والكفاءة العالية والثبات الحراري.

I. لماذا تكون الدقة العالية مطلوبة لمكونات الدليل الخطي

تتمثل الوظيفة الرئيسية للموجهات الخطية في توفير حركة سلسة لطاولة العمل أو الشريحة الخاصة بالأداة الآلية، مما يضمن تحرك كل مكون بدقة على طول المسار المصمم أثناء التشغيل الآلي.

في هذه العملية، تحدد دقة الدليل الخطي بشكل مباشر دقة تحديد موضع أداة الآلة، وقابلية التكرار، وتشطيب السطح.

تواجه الأدلة المنزلقة التقليدية، بسبب احتكاكها العالي، صعوبة في الحفاظ على الدقة العالية. تعتمد أدوات الآلات CNC الحديثة على نطاق واسع أنظمة التوجيه الخطي، والتي تكمن ميزتها الأساسية في تطبيق الاحتكاك المتداول.

هذا التصميم يقلل من الاحتكاك وتراكم الحرارة، وبالتالي الحفاظ على الدقة العالية وعمر الخدمة الطويل.

تعمل الأدلة الخطية في ظل ظروف الحركة والتحميل عالية السرعة لفترات طويلة.

حتى الأخطاء البسيطة يمكن أن تؤدي إلى: زيادة الاحتكاك، وانخفاض دقة الحركة، وزيادة الاهتزاز، وتقليل عمر الخدمة.

المتطلبات النموذجية:

غرض	المتطلبات المشتركة
التسطيح	≥ 0.003 ملم
التوازي	≥ 0.002 ملم
خشونة السطح	را 0.1-0.4 ميكرومتر

ثانيا. لماذا استخدام عمليات الطحن؟

تلعب تكنولوجيا التصنيع الدقيقة دورًا حاسمًا في إنتاج الأدلة الخطية. في اختيار المواد، يعد الفولاذ عالي الجودة أمرًا أساسيًا لضمان الدقة العالية لقضبان التوجيه.

تؤثر صلابة الفولاذ ومقاومته للتآكل ومرونته بشكل مباشر على استقرار وعمر قضبان التوجيه.

تستخدم سكك التوجيه الخطية الحديثة عادةً فولاذ الكروم عالي الجودة، وهو ليس صلبًا فحسب، بل أيضًا شديد المقاومة للتآكل، ويمنع بشكل فعال التآكل الناجم عن الاحتكاك أثناء التشغيل طويل الأمد ويحافظ على الشكل الهندسي ودقة الحركة لقضبان التوجيه.

تنعكس تقنية الطحن أيضًا في المعالجة السطحية لقضبان التوجيه. يتطلب سطح قضبان التوجيه عمليات طحن وتلميع وطلاء دقيقة لتحسين تشطيب السطح ومقاومة التآكل.

خاصة بالنسبة لبعض قضبان التوجيه عالية الدقة، يتم إجراء معالجات الطلاء الكهربائي الدقيقة، مثل طلاء الكروم وطلاء الموليبدينوم.

لا تعمل هذه المعالجات على تحسين مقاومة التآكل لقضبان التوجيه فحسب، بل تعمل أيضًا على تحسين أداء الانزلاق، مما يقلل الاحتكاك والاهتزاز أثناء الحركة، وبالتالي ضمان احتفاظ أداة الماكينة بالدقة العالية حتى في ظل التشغيل عالي السرعة والأحمال الثقيلة.

يتم استخدام الطحن بشكل أساسي لأجزاء سكة التوجيه الخطية مثل السطح المرجعي لسكة التوجيه وسطح التثبيت المنزلق وسطح مجرى مجرى الكرة وقاعدة تحديد المواقع ولوحة الدعم الدقيقة.

تشمل مزايا عمليات الطحن اتساق الأبعاد العالي، والتسطيح والتوازي الممتازين، وجودة السطح الجيدة، والحد الأدنى من التشوه في الأجزاء المعالجة.

ثالثا. دور طحن السطح في التصنيع الارشادي

لضمان متطلبات الدقة العالية لأدوات آلة CNC، يجب أن تصل دقة تصنيع الحزوز الدليلية الخطية إلى مستوى الميكرون. في هذه العملية، يعد استخدام آلات الطحن CNC عالية الدقة وتكنولوجيا التصنيع فائقة الدقة أمرًا مهمًا بشكل خاص.

من خلال المعالجة الدقيقة، يمكن التحكم بشكل صارم في التسطيح والاستقامة والعمودية لخط التوجيه، مما يؤدي إلى مسار حركة أكثر دقة وتجنب أخطاء التشغيل الناتجة عن تشوه أو عدم استواء مسار التوجيه.

إن تطبيق الحزائل الدليلية الخطية في أدوات آلة CNC، بالإضافة إلى ضمان دقة الحركة، يتطلب أيضًا مراعاة صلابة الحزوز الدليلية وقدرتها على التحمل.

تعمل الصلابة العالية على تقليل تشوه أداة الآلة أثناء القطع عالي السرعة أو التشغيل الآلي للخدمة الشاقة، مما يحسن دقة التشغيل.

من خلال تكنولوجيا التصنيع الدقيقة، لا يمكن للحزات الدليلية أن تتحمل الأحمال الكبيرة فحسب، بل يمكنها أيضًا توزيع الحمل بشكل فعال، وتجنب التشوه الموضعي، وبالتالي تعزيز قدرة التشغيل الشاملة لأداة الآلة.

تتضمن تكنولوجيا التصنيع الدقيقة للحزز الدليلية الخطية أيضًا تجميع وتعديل الحزوز الدليلية. تتطلب أنظمة التوجيه عالية الدقة عمليات تجميع صارمة لضمان التوافق الدقيق بين جميع المكونات.

أثناء التجميع، يجب أن يكون التوافق بين الدليل والمنزلق دقيقًا تمامًا؛ حتى الأخطاء الدقيقة يمكن أن تؤثر على دقة الآلة واستقرارها.

لذلك، تعتبر عمليات التجميع والضبط الدقيقة أمرًا ضروريًا لضمان التشغيل الفعال لنظام التوجيه على مدى العمل طويل المدى.

تلعب تكنولوجيا التصنيع الدقيقة للحزوز الدليلية الخطية دورًا لا غنى عنه في قدرات التصنيع عالية الدقة لأدوات آلة CNC.

من خلال المواد المحسنة، والتصنيع الدقيق، والمعالجة السطحية، وعمليات التجميع الصارمة، تعمل الحزائل الدليلية الخطية الحديثة على تحسين دقة الحركة واستقرار أدوات الآلة بشكل فعال، مما يضمن أن أدوات آلة CNC تحافظ على الأداء الممتاز في مهام التصنيع المعقدة وعالية الدقة.

كما يوفر التطوير والابتكار المستمر لهذه التكنولوجيا ضمانًا قويًا لاحتياجات التصنيع عالية الدقة للصناعات التحويلية المستقبلية.

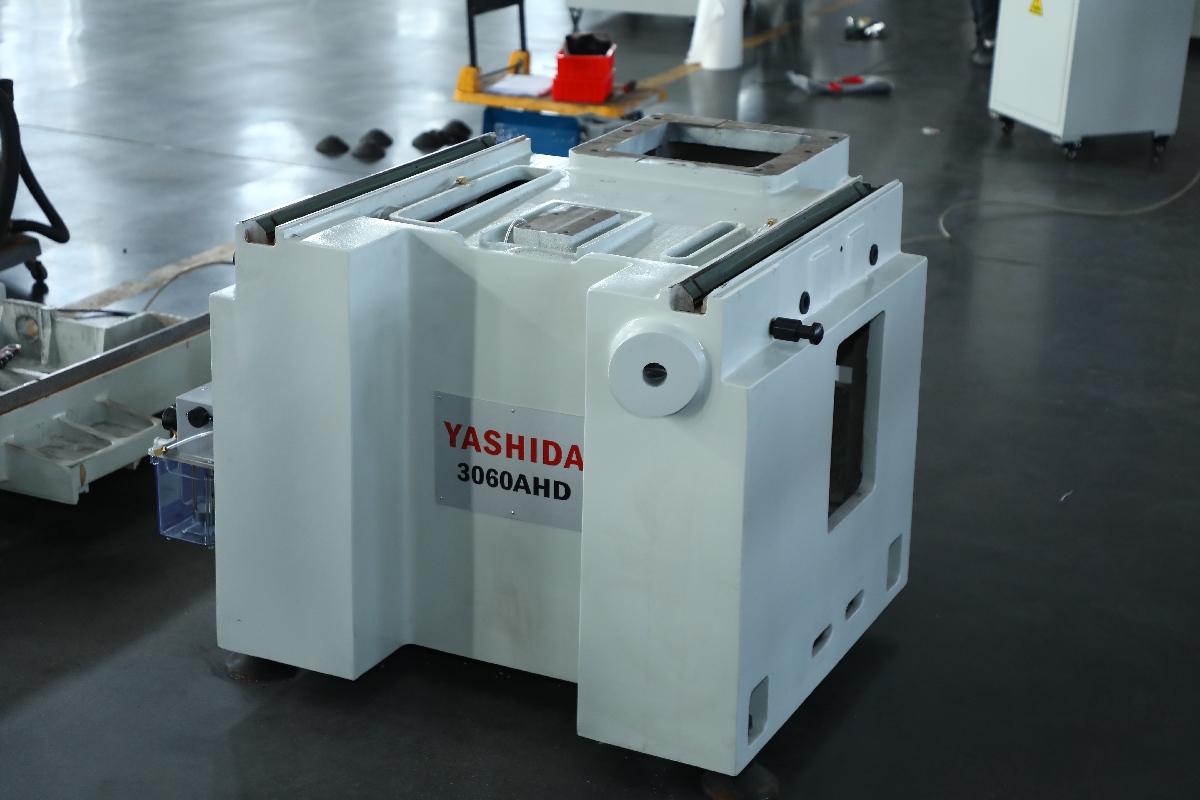

guideway

رابعا. تدفق التصنيع الارشادي

1. تصنيع المسند الخام: قم بطحن الأسطح السفلية والعلوية المتصاعدة للدليل على طاحونة سطحية لضمان التوازي.

2. تحديد موضع المسند بشكل دقيق: باستخدام سطح الأرض كمسند، قم بتثبيت قطعة العمل بمثبت خاص وتصحيح الجوانب.

3. طحن شكل المجاري المائية: يستخدم آلات طحن الشكل ذات الرأس المزدوج أو الثلاثي.

يكمل أسطح العمل لكل من المجاري المائية والجوانب (بما في ذلك السطح العلوي) في مسار واحد؛ يستخدم عجلات الطحن CBN + التغذية الدقيقة + التبريد الكافي للتحكم في التشوه الحراري.

4. الكشف والتعويض عبر الإنترنت (الحل المتطور): تدمج بعض آلات الطحن المتقدمة مقاييس التداخل الليزرية أو مجسات الاتصال للحصول على ردود فعل الأبعاد في الوقت الفعلي والتعويض التلقائي.

V. النقاط الفنية الرئيسية

1. اختيار عجلة الطحن: إعطاء الأولوية لقوة الترابط العالية، وعجلات الطحن الخزفية أو CBN ذات الهيكل الموحد، مثل تلك التي توفرها آلة الطحن فائقة الصلابة Mo'ao، والتي توفر احتفاظًا جيدًا بالشكل، وتبديدًا موحدًا للحرارة، وخصائص مضادة للانسداد.

2. التحكم الحراري: الحزائل الدليلية الطويلة عرضة للتشوه الحراري. يوصى باستخدام قنوات التبريد الداخلية أو نظام تبريد ثابت بدرجة حرارة منخفضة للتحكم في ارتفاع درجة الحرارة في حدود 0.002 مم.

3. دعم تحديد المواقع: جهاز جديد حاصل على براءة اختراع يستخدم آلية تعديل الارتفاع + هيكل دعم صلب لتحسين استقرار عملية الطحن.

4. اتجاه العملية الخضراء: تستكشف بعض الشركات المصنعة الطحن الجاف LPC+MQL (التزييت الدقيق) لتقليل انبعاثات النفايات السائلة، بما يتماشى مع اتجاه التصنيع الأخضر.

سادسا. السيناريوهات القابلة للتطبيق وتوصيات الاختيار

سيناريوهات التطبيق	الحل الموصى به	الأسباب
الأدلة العامة لأداة آلة CNC	طحن النموذج + عجلة الطحن CBN	يوازن بين الدقة والتكلفة، ومناسب للإنتاج الضخم
معدات أشباه الموصلات/الفضاء المتطورة	طحن النموذج + الفحص عبر الإنترنت + التعويض الحراري	يلبي متطلبات Ra<0.05μm، وتقلب التحميل المسبق ±3%
أدلة مصغرة	طحن CNC عالي الدقة + عجلة طحن فائقة الدقة	يحقق التحكم في الأبعاد على مستوى الميكرون

خاتمة

يعد الطحن الدقيق عملية أساسية في تصنيع أجزاء الحزوز الدليلية الخطية.

يكمن جوهر عملية الطحن الدقيقة للحزوز الدليلية في ضمان أن الحزوز الدليلية تحقق دقة أبعاد عالية للغاية، ودقة الشكل، وخشونة السطح، ومقاومة التآكل من خلال سلسلة من الإجراءات الصارمة.

من خلال معدات طحن الأسطح الدقيقة المتقدمة والعمليات المحسنة، يمكن لـ YASHIDA تخصيص حلول طحن دقيقة مناسبة لتحقيق التسطيح والتوازي وجودة السطح الممتازة.
