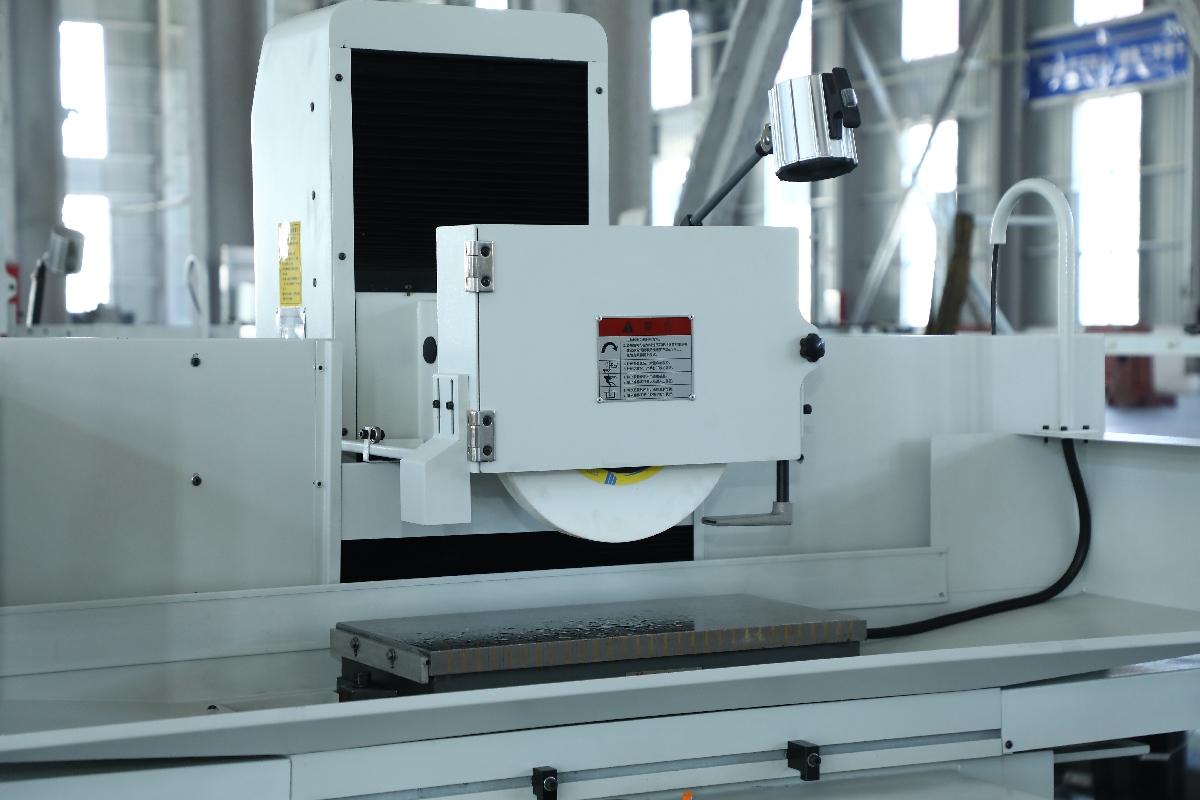

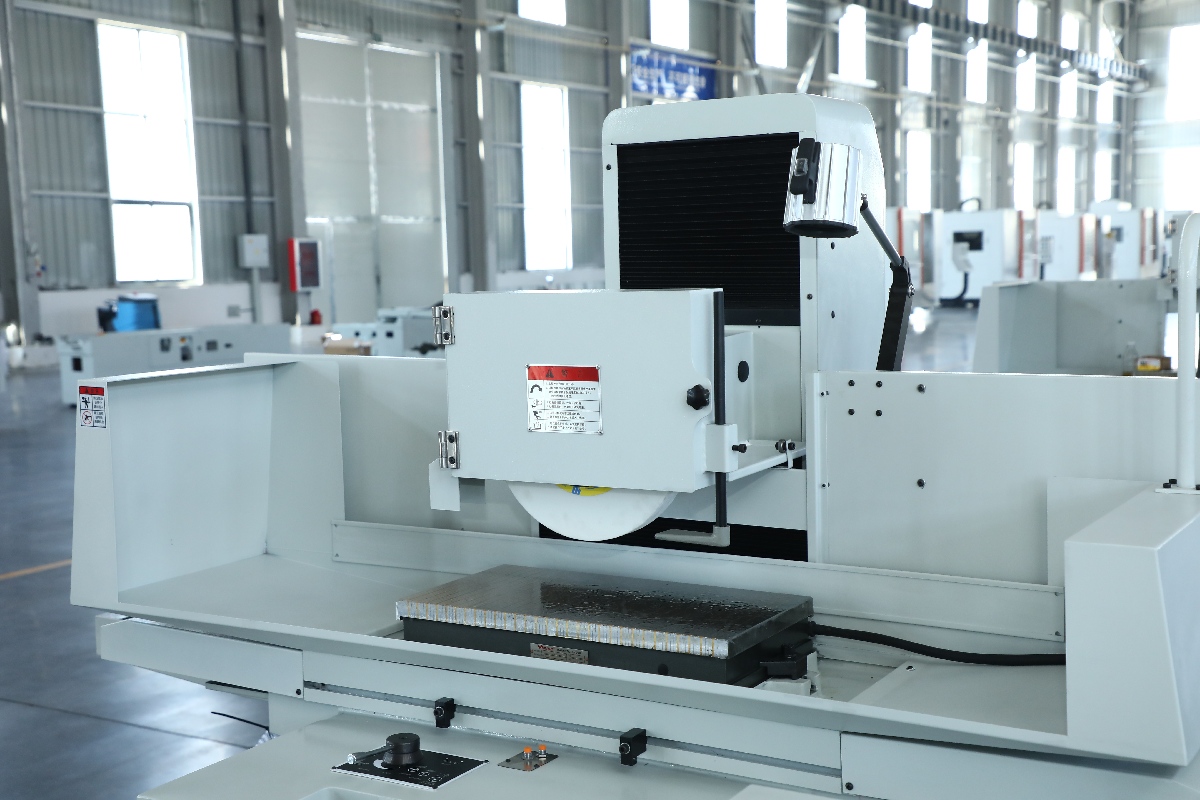

المغزل هو أحد المكونات الأساسية للمطحنة السطحية، ووظائفه الرئيسية هي نقل الطاقة، ودعم رأس الطحن، وتثبيت قطعة العمل.
أثناء تشغيل طاحونة السطح، تؤثر دقة واستقرار المغزل بشكل مباشر على دقة المعالجة وكفاءتها. في عملية طحن الأسطح الدقيقة، يؤثر أداء المغزل بشكل مباشر على دقة المعالجة وجودة السطح واستقرار المعدات.
ومن بين هذه القضايا، يعد التوازن الديناميكي للمغزل أحد أهم القضايا التي يتم التغاضي عنها بسهولة.
يمكن أن يؤدي ضعف توازن المغزل إلى الاهتزاز، وانخفاض جودة المعالجة، وتسارع تآكل الأجزاء، وحتى تقصير العمر الافتراضي للمعدات.
ولذلك، فإن فهم التوازن الديناميكي للمغزل أمر بالغ الأهمية لتحقيق دقة عالية وتصنيع الآلات مستقرة.
يتكون عمود دوران المطحنة السطحية بشكل رئيسي من المكونات التالية: المحامل، صندوق المغزل، علبة التروس، المحرك، ونظام التبريد.
1. المحامل: تعتبر المحامل من أهم مكونات المغزل، فهي المسؤولة عن تحمل الأحمال المحورية والشعاعية أثناء تشغيل المغزل.
يؤثر نوع المحامل وجودتها بشكل كبير على عمر خدمة المغزل ودقته.
2. صندوق المغزل: صندوق المغزل هو الجزء الأساسي من المغزل، بما في ذلك بشكل رئيسي الغلاف وأنابيب الدخول/المخرج.
يجب أن يكون حجم وشكل رأس المغزل متوافقًا مع هيكل وأبعاد أداة الآلة، مع الأخذ في الاعتبار أيضًا عوامل مثل تبديد الحرارة ومنع الغبار.
3. صندوق التروس: يعتبر صندوق التروس أحد المكونات الرئيسية التي تدعم سرعات المغزل المتعددة.
فهو يتيح تغييرات السرعة وتعديلات المغزل.
4. المحرك الكهربائي: المحرك الكهربائي هو مصدر القوة الدافعة للمغزل.
اعتمادًا على متطلبات التصنيع المختلفة، ستختلف قوة وسرعة المحرك المجهز على المغزل.
5. نظام التبريد: نظام التبريد مسؤول بشكل أساسي عن تبريد المغزل، مما يضمن أن درجة حرارة المغزل لا تصبح عالية جدًا أثناء المعالجة، وبالتالي ضمان استقراره ودقته.
مبدأ عمل المغزل هو بشكل أساسي أن المحرك الكهربائي هو الذي يقود علبة التروس، والتي تنقل بعد ذلك الطاقة من خلال المحامل، مما يتيح في النهاية تشكيل قطعة العمل التي يحملها رأس الطحن.
يجب أن يتم النظر في اختيار المغزل وتعديله بشكل شامل بناءً على عوامل مثل الحجم والمواد وشكل قطعة العمل لضمان كفاءة المعالجة وجودتها.
تشمل الخصائص الرئيسية لمغزل المطحنة السطحية ما يلي:
1. الدقة العالية: يعمل المغزل بدقة عالية، مما يلبي متطلبات الآلات عالية الدقة.
2. الاستقرار العالي: اختيار المواد وعملية التصنيع للمغزل يحدد استقراره العالي، وبالتالي ضمان استقرار ودقة التصنيع.
3. الكفاءة العالية: إن تنوع سرعة المغزل وقدرات التعديل تؤدي إلى كفاءة تصنيع أعلى.
4. ضوضاء منخفضة: يستخدم المغزل إجراءات عزل الاهتزاز، مما يقلل بشكل فعال من الضوضاء أثناء التشغيل الآلي.
باختصار، يعد مغزل المطحنة السطحية أحد المكونات الأساسية للمطحنة السطحية، كما أن اختيار المواد وتصنيعها وتعديلها له تأثير حاسم على كفاءة المعالجة وجودتها.
يشير التوازن الديناميكي للمغزل إلى ضمان توزيع كتلة النظام الدوار بالتساوي حول مركز الدوران.
عندما يدور المغزل بسرعة عالية، حتى الخلل البسيط في التوازن يمكن أن يولد قوة طرد مركزية كبيرة، مما يسبب الاهتزاز.
التوازن الجيد للمغزل يجلب:
المزايا
التأثيرات
انخفاض الاهتزاز
تحسين الاستقرار
تحسين جودة السطح
تقليل الخشونة
تحسين الدقة
أبعاد أكثر استقرارا
عمر ممتد
انخفاض ارتداء تحمل
انخفاض الضوضاء
تحسين البيئة
يمكن أن تؤدي مغازل آلات الطحن غير المتوازنة إلى: تموج السطح، وانخفاض التسطيح، والتآكل غير الطبيعي لعجلة الطحن، وارتفاع درجة حرارة المغزل. قد يؤدي انخفاض عمر المحمل إلى إتلاف أداة الآلة في الحالات الشديدة.
1. التوزيع غير المتساوي لعجلة الطحن
يمكن أن تؤدي أخطاء التصنيع في عجلة الطحن إلى توزيع غير متساوٍ للوزن.
2. التثبيت غير الصحيح
يمكن أن تتسبب الفلنجة اللامركزية أو التركيب في حدوث نفاذ دوراني.
3. تآكل عجلة الطحن
التآكل غير المتساوي يغير التوزيع الشامل.
4. الغبار والشوائب
يمكن أن تؤثر أسطح التثبيت المتسخة أيضًا على التوازن.
في التصنيع الميكانيكي، لضمان دقة أداة الآلة أثناء المعالجة وتجنب الاهتزاز الميكانيكي أثناء الدوران عالي السرعة، يعد التوازن الديناميكي لمغزل آلة الطحن أمرًا بالغ الأهمية.
ينقسم التوازن الديناميكي لمغزل آلة الطحن إلى توازن ثابت وتوازن ديناميكي.
يشير التوازن الثابت إلى الحالة المتوازنة للمغزل عندما يكون ثابتًا؛ يشير التوازن الديناميكي إلى الحالة المتوازنة للمغزل عند الدوران. يتطلب الطحن عالي السرعة عادةً توازنًا ديناميكيًا.
يتم إجراء التوازن الديناميكي بشكل عام باستخدام آلة التوازن الديناميكي. آلة التوازن الديناميكي هي جهاز يستخدم لقياس الحركة الخطية وغير الخطية لأجزاء الآلة الدوارة (مثل العجلات، والحذافات، والمغازل المستخدمة في الأدوات عالية السرعة).
تحدد آلة التوازن الديناميكي اهتزاز الدوار عن طريق قياس التغيرات الدورية في تسارع المحرك وتباطؤه، كما تقوم بقياس وتحليل قوى الدوران بناءً على محاور الكتلة المحددة في اتجاهات X وY وZ.
من خلال تصنيف الاهتزازات وضبط سرعة الدوران، يمكن ضمان استقرار المغزل عند السرعات العالية. إلى جانب آلات التوازن الديناميكي، هناك طرق أخرى.
على سبيل المثال، تستخدم بعض الشركات المصنعة جهازًا يسمى "مخفض قوة الطرد المركزي" لتحقيق التوازن الديناميكي للمغزل.
يحقق هذا الجهاز التوازن الديناميكي للمغزل عن طريق تسريع سرعة دوران المغزل وتعظيم قوة الطرد المركزي.
يجب استخدام عجلات طحن عالية الجودة، ويجب إجراء الموازنة قبل التثبيت، مع الحفاظ على نظافة أسطح التثبيت. من الضروري أيضًا إجراء عمليات فحص منتظمة للمغزل باستخدام معدات موازنة احترافية.
يعد التوازن الديناميكي للمغزل أساسًا حاسمًا لتحقيق طحن سطحي عالي الدقة. كلما زادت سرعة الدوران، زاد تأثير عدم التوازن.
قد يكون للأخطاء الطفيفة تأثير ضئيل عند السرعات المنخفضة، ولكن عند السرعات العالية، يتم تضخيم الاهتزازات بشكل كبير، مما يؤثر على نتائج المعالجة.
تستخدم المطاحن السطحية الحديثة عادةً أنظمة موازنة أوتوماتيكية ومراقبة الاهتزازات وأنظمة CNC للتعويض التلقائي لتحسين الاستقرار وكفاءة المعالجة.
يمكن أن يؤدي التوازن والصيانة المناسبة إلى تقليل الاهتزاز بشكل فعال، وتحسين جودة المعالجة، وإطالة عمر المعدات.
